Layout圖面出現鋸齒的解決方法

這是一個相當常見的問題，當你在使用 SketchUp + LayOut 或其他建模軟體進行輸出時，圖面線條出現鋸齒（aliasing）通常與以下幾個因素有關：

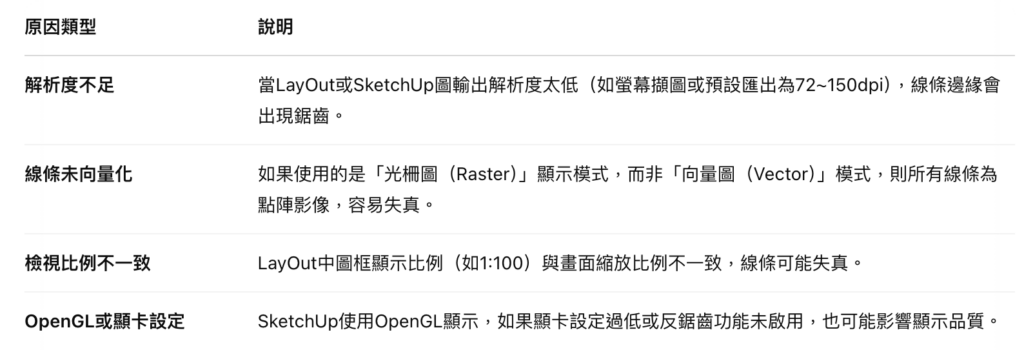

一、鋸齒原因解析

二、解決對策建議

✅ 解法1：輸出為向量圖

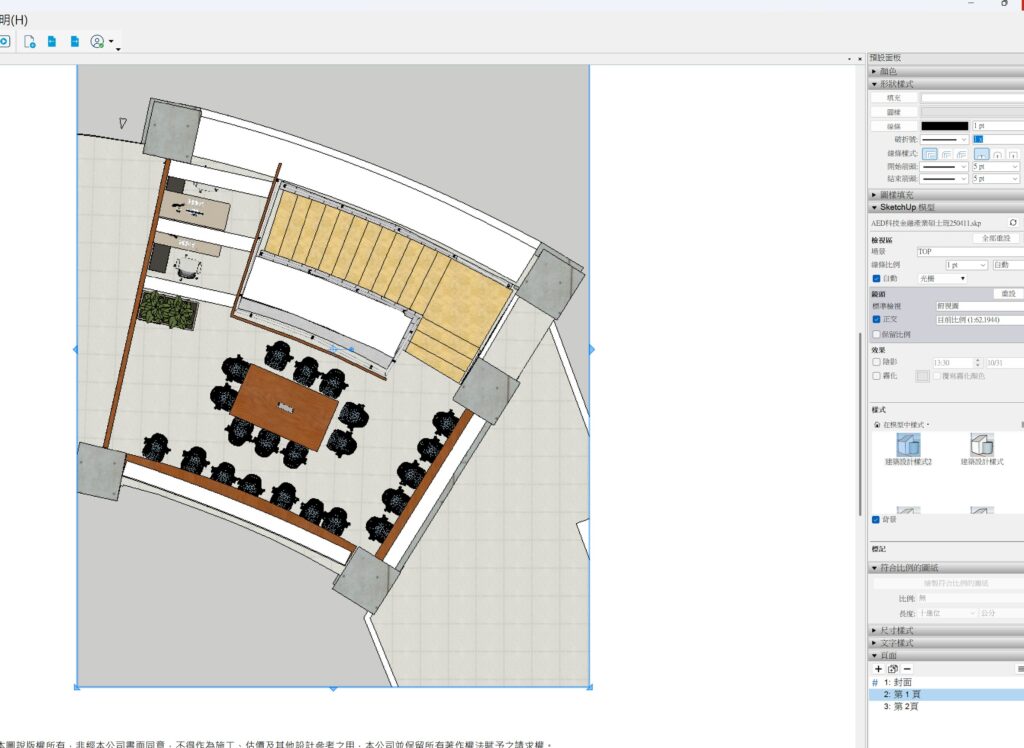

在LayOut中：

1. 點選圖面中的模型（SketchUp View）
2. 右側設定中找到 「渲染模式」（Rendering）選擇為：
   • 向量（Vector）
   • 或更好：混合向量（Hybrid）（若需要陰影與線條並存）
3. 更新模型參照（右鍵 → Update）

✔ 優點：線條變得平滑，適合印刷與PDF輸出
⚠ 缺點：可能會略慢，且不支援某些紋理或陰影

✅ 解法2：提高輸出解析度

輸出為圖像時：

點選：File → Export → PDF / Image

設定：

圖像解析度：300~600 dpi

輸出尺寸 為實際需求尺寸（避免過度縮放）

✅ 解法3：改善SketchUp顯示品質（可視化階段）

在SketchUp中：

點選 Window → Preferences → OpenGL

啟用 Anti-Aliasing（抗鋸齒）

選擇 4x 或 8x（視你的顯卡效能而定）

🔄 建議工作流程
在LayOut中使用向量渲染模式製作施工圖

輸出PDF（高解析）進行審核或列印

必要時導出成圖片做簡報／網頁使用，再進行鋭化處理（如Photoshop或AI銳利濾鏡）
